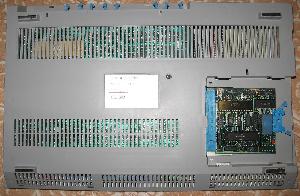

Собственно весь компьютер. Отсутствуют: БП, клавиатура и навесное оборудование.

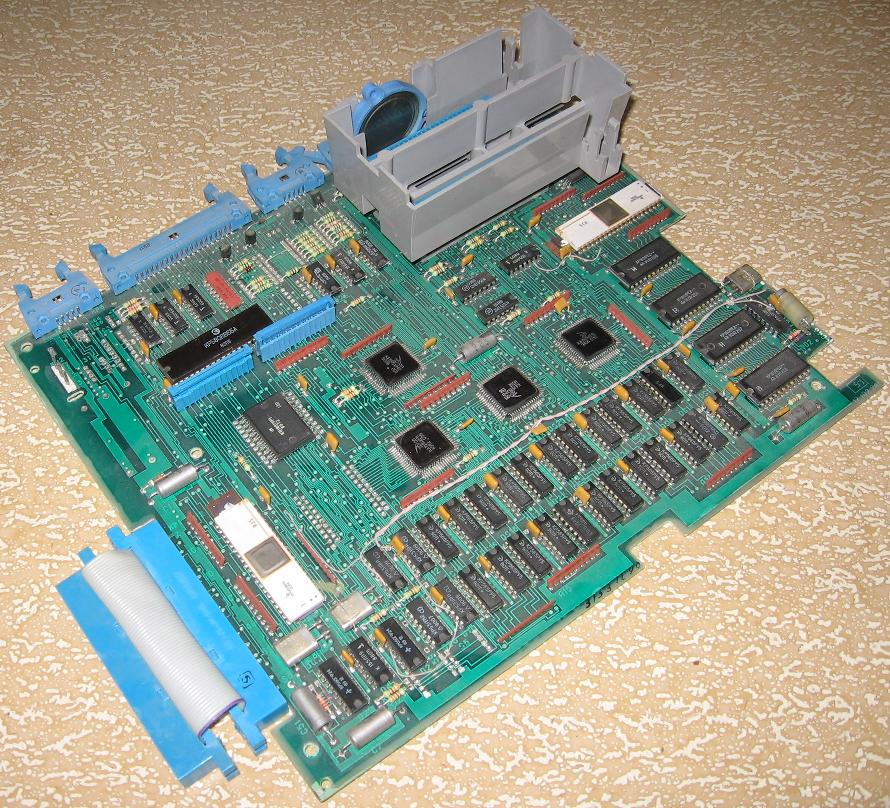

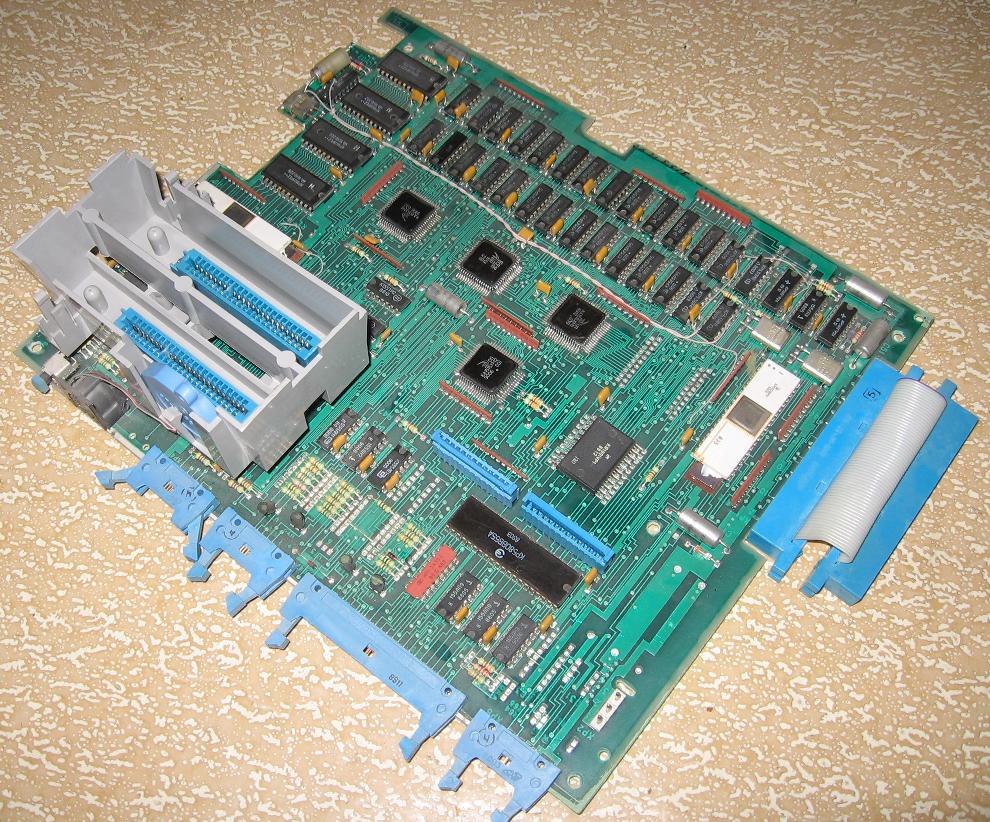

Системная плата, вид №2
Системная плата, вид №3

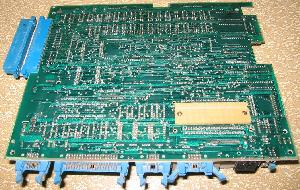

Системная плата, вид снизу.
Блок питания. Вид №1.
Блок питания. Вид №2.
Блок питания. Вид №3.

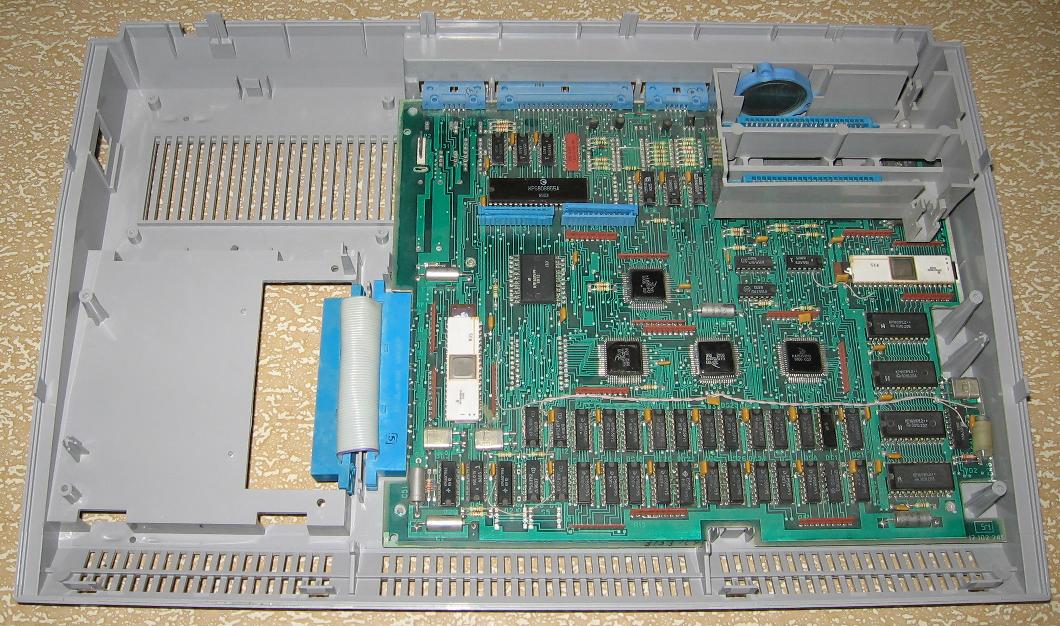

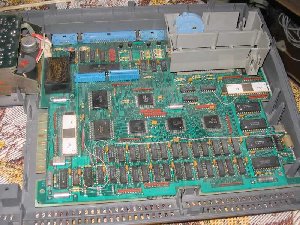

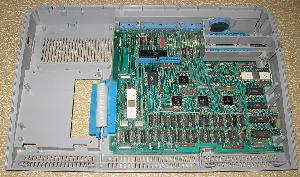

Нижняя половина корпуса с установленной системной платой.

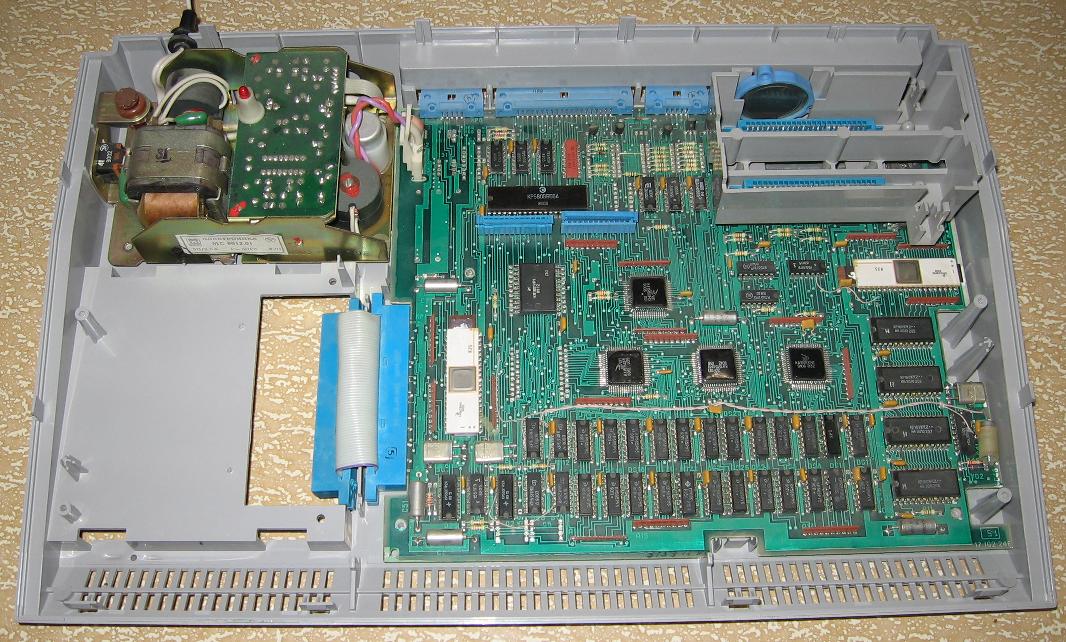

Добавляем БП ...

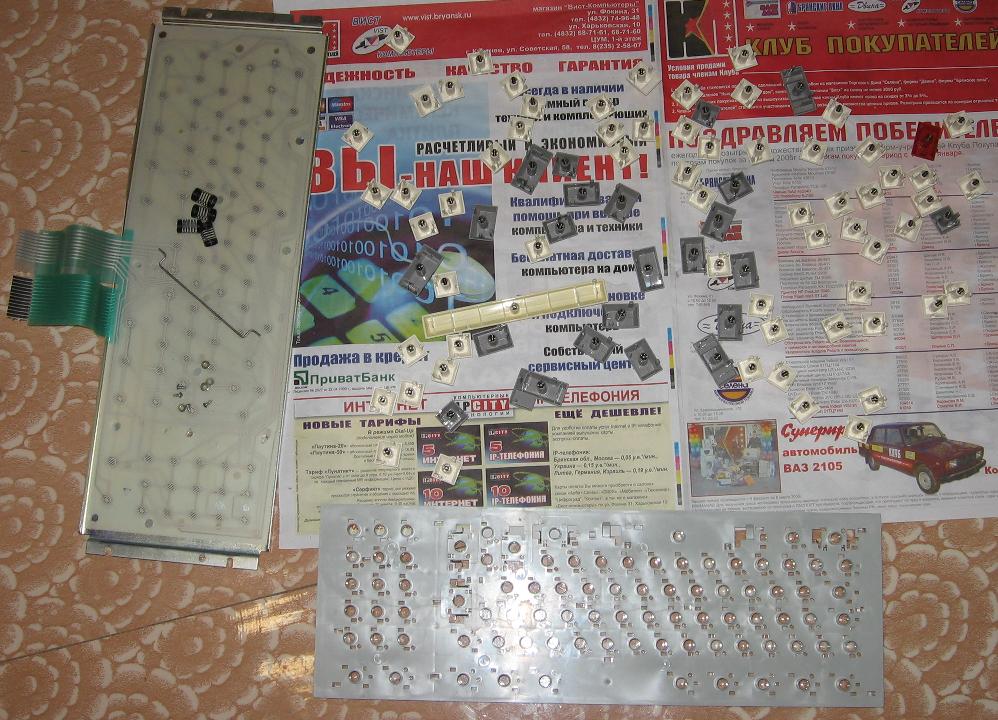

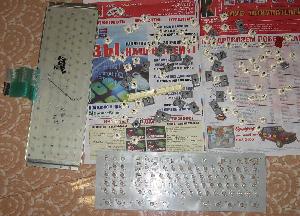

Полностью разобранная клавиатура. Из всех пружинок выжило только 4 :-( Остальные школьники ... спионерили

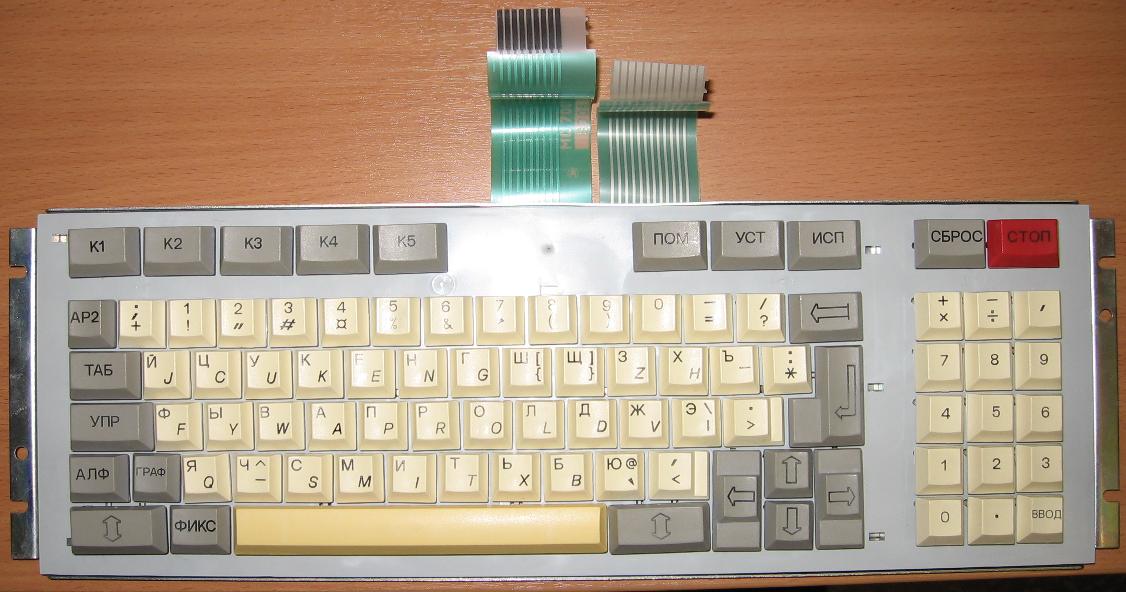

Клавиатура в сборе.

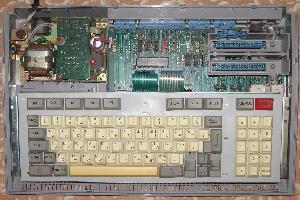

... и устанавливаем клавиатуру.
Устанавливаем СА (сетевой адаптер).
"Сделано в СССР".
Сетевой адаптер крупным планом.

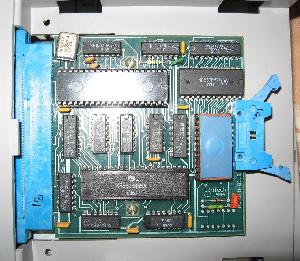

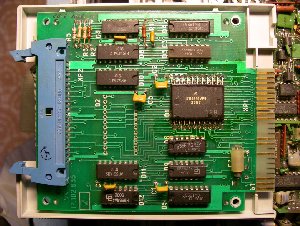

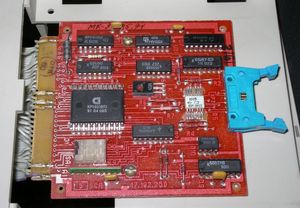

Плата контроллера НГМД. Вид со стороны деталей.

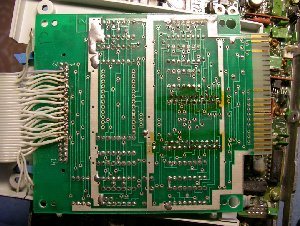

Плата контроллера НГМД. Вид со стороны монтажа.

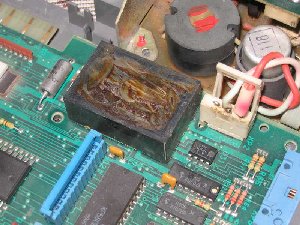

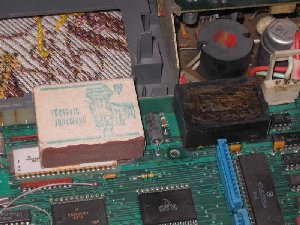

УКНЦ с установленным преобразователем "+5В в +/-12В". Общий вид.
УКНЦ с установленным преобразователем "+5В в +/-12В". Вид для представления масштаба.
УКНЦ с установленным преобразователем "+5В в +/-12В". М/с 170АП2 и 170УП2 - это приемник и передатчик Стыка С2.

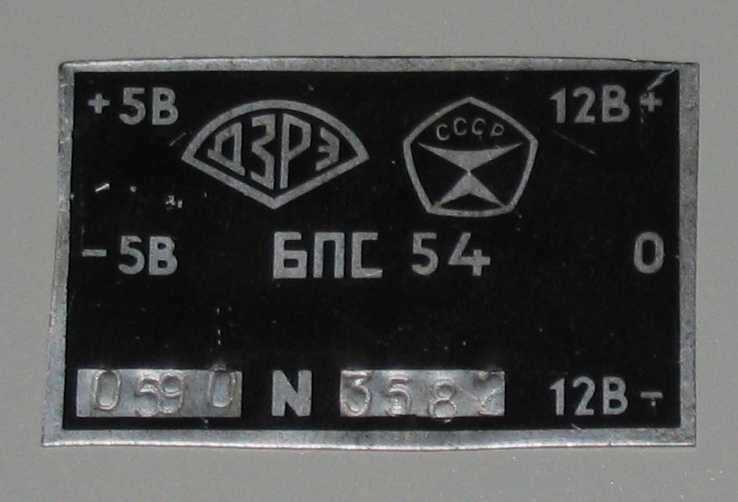

Наклейка, отвалившаяся с преобразователя "+5В в +/-12В".

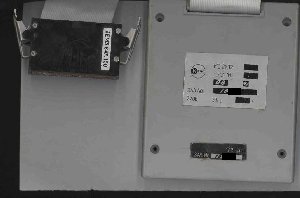

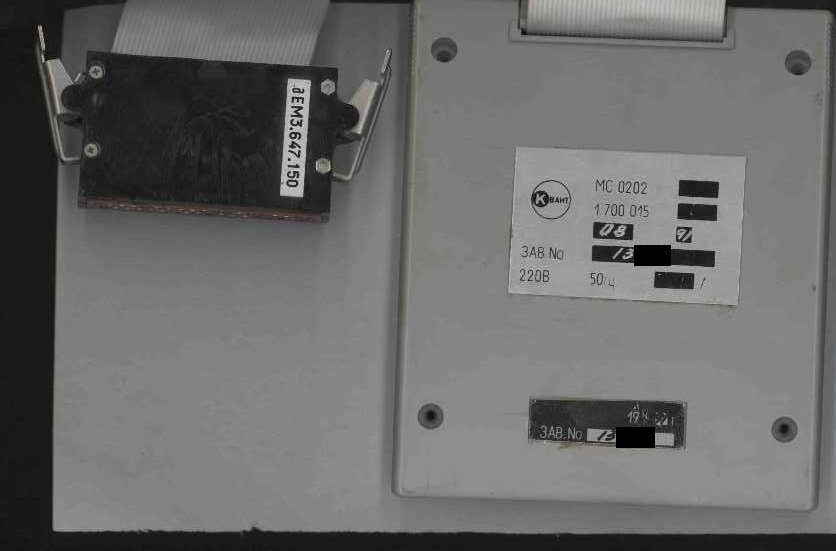

Корпус контроллера НГМД и разъем для поключения к блоку дисководов.

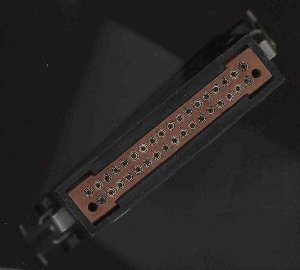

Разъем для поключения к блоку дисководов.

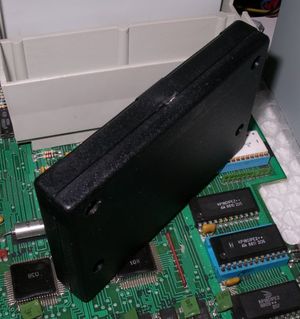

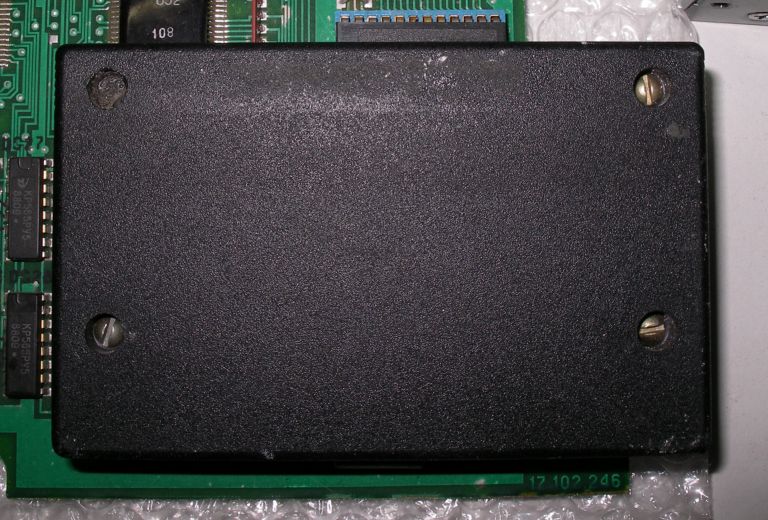

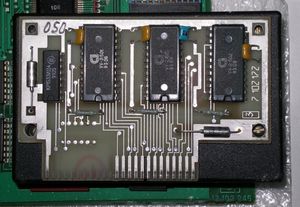

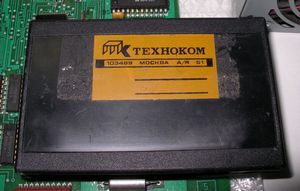

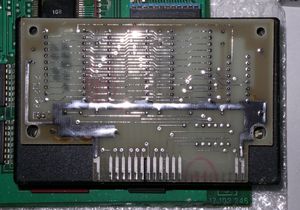

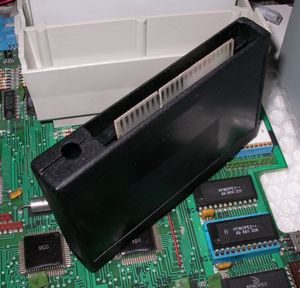

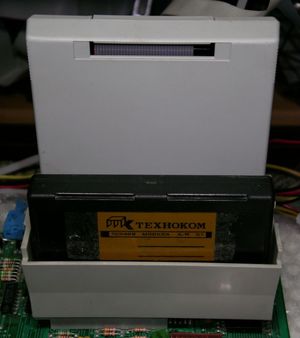

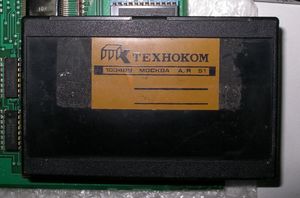

Картридж ПЗУ. Содержит "Бейсик-Вильнюс". Далее - еще немного ПЗУ.

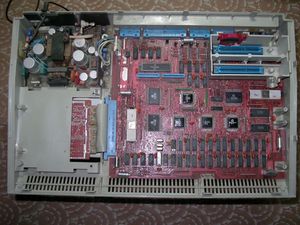

УКНЦ сборки "СЭМЗ". Вверху странички (зеленая) - сборки "Квант"

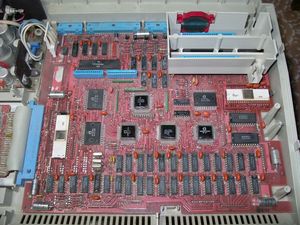

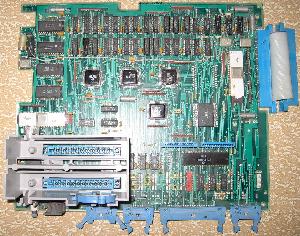

Системная плата крупнее: кварцы собраны в одном углу, монтаж
проводом отсутствует, наблюдается некоторая перекомпоновка м/с.
Стык С2 - в наличии. О питании - ниже ...

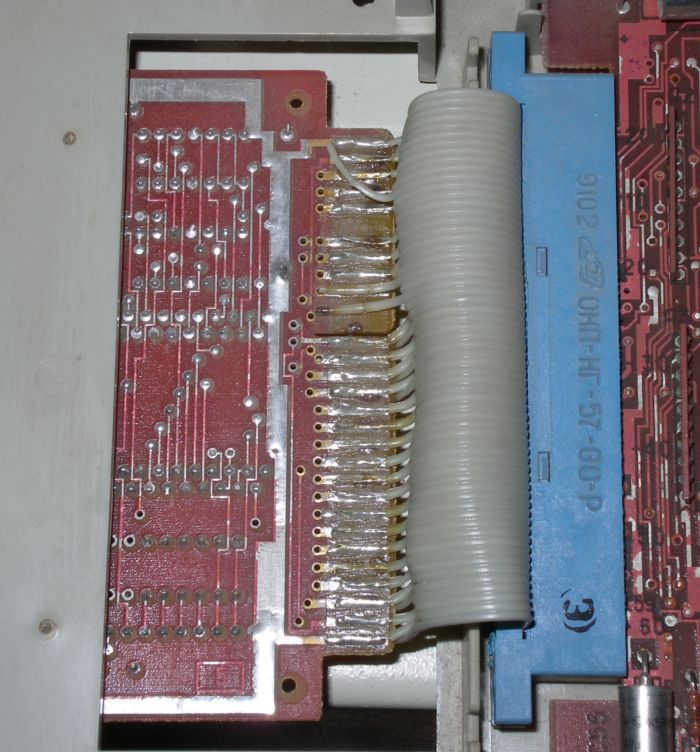

Подключение СА к системной плате. Экономы, мать их :-(
Собственно СА. Изначальная конструкция поставлявшаяся с УКНЦ.

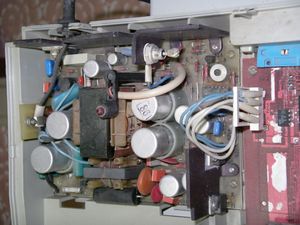

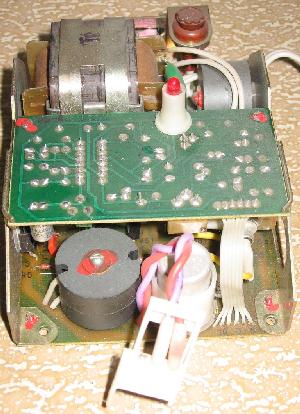

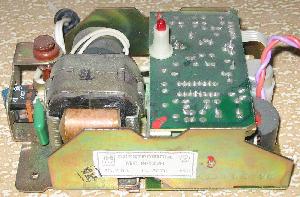

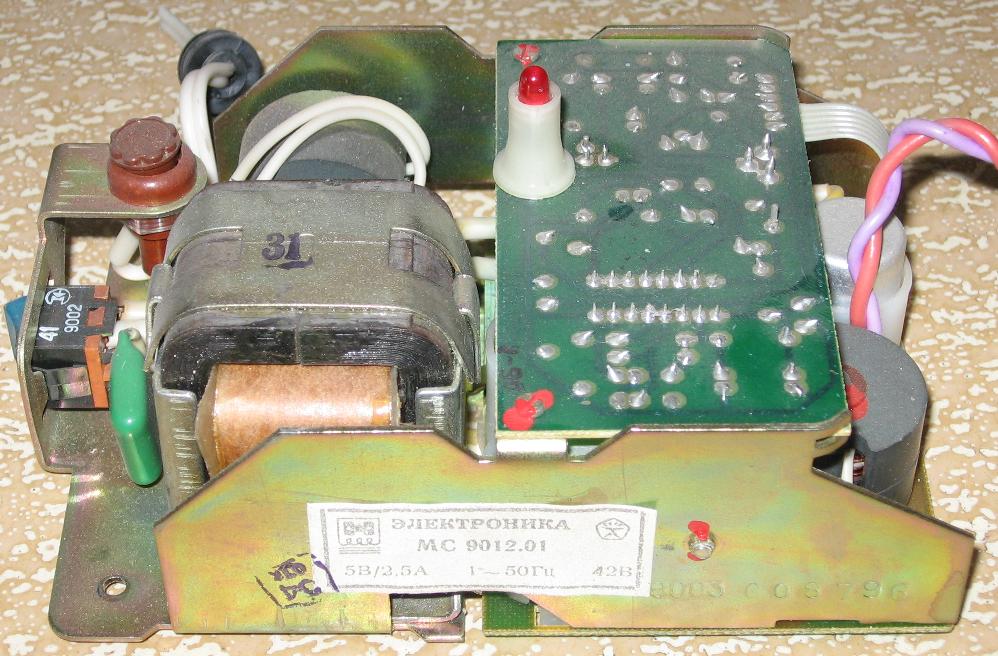

Блок питания. Надо понимать - импульсный. Но на ~42В.
На выходе: +5В, +12В, -12В.
К вопросу о питании ... Нумерация контактов на колодке сист. платы идет снизу вверх (у Кванта - наоборот).
Причем на 3 контакте +12В, а у Кванта - 1 и 3 соединены. Для -12В приделан штырек вне колодки.

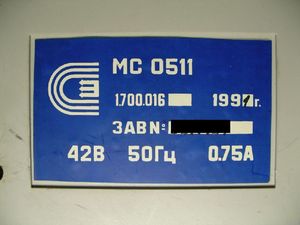

СССР больше нет :-(
